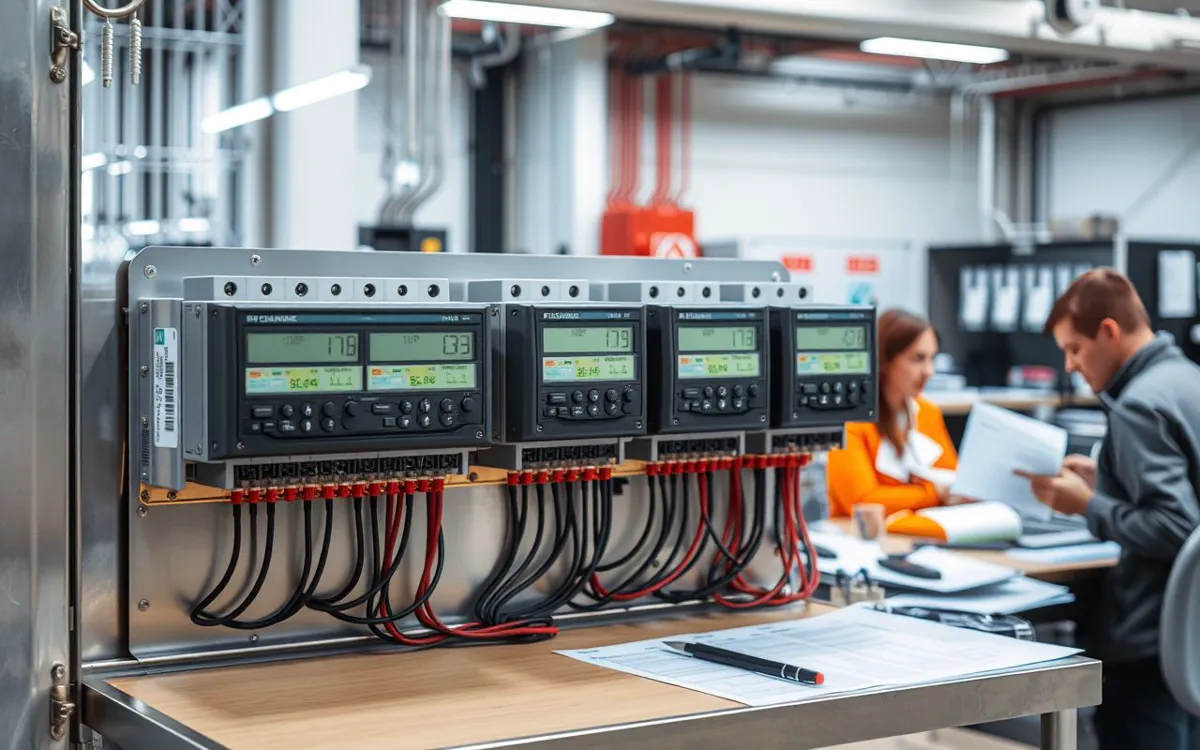

三相多功能电表与导轨式电能表:选型对比与适用场景

在配电工程中,三相多功能表和导轨式电能表各有适用场景。本文从测量参数、安装方式、通讯接口和成本角度对比两类电表,帮助客户根据项目条件做出取舍,并给出选型前的核对清单。

三相多功能电表与导轨式电能表:选型对比与适用场景

两种电表的典型适用场景

在配电工程项目中,三相多功能电表与导轨式电能表是两种常见的选择,但它们的适用场景差异明显。三相多功能电表通常用于工业配电和电力监控系统,能够测量电压、电流、有功功率、无功功率、功率因数、频率以及双向电能等参数,并支持Modbus和DL/T645等通讯协议,适合对电力质量要求较高的场合。而导轨式电能表采用紧凑型设计,可直接安装在配电箱内,适用于商业楼宇、工厂末端计量或分项计量项目,其体积小、安装方便,但测量功能相对基础。

以某商业楼宇配电工程为例,客户原本计划统一使用三相多功能电表,但现场配电箱空间有限,且仅需分回路计量电能。经许继技术团队建议,主回路选用三相多功能电表用于总计量,各分支回路采用导轨式电能表,既满足了精度要求,又解决了安装空间问题。这种组合方案在多个楼宇项目中得到应用,有效平衡了性能与成本。

测量参数与精度对比

测量参数与精度是选型时的核心判断点。三相多功能电表通常具备0.5S级或1.0级精度,可测量全电力参数,包括谐波、需量等高级功能,适用于需要精细监控的工业生产线或电力监控系统。导轨式电能表多为1.0级或2.0级精度,主要测量有功电能和部分基本参数,适合对精度要求不高的末端计量场景。

客户在选择时需确认项目是否需要进行电力质量分析、谐波监测或需量管理。如果需要,则应选用三相多功能电表;如果仅用于内部考核或分项计费,导轨式电能表已足够。许继技术人员可在选型阶段提供参数核对表,协助客户确认所需精度等级和测量功能。

安装尺寸与环境适应性

安装尺寸与环境适应性是影响电表选型的重要条件。三相多功能电表通常采用面板式安装或导轨安装,但外形尺寸较大,需要独立的仪表柜或专用空间。导轨式电能表则专为DIN导轨设计,宽度仅18mm至36mm,可直接安装在配电箱内,特别适合空间受限的场合。

环境适应性方面,两类电表均需满足工作温度、湿度和电磁兼容性要求。例如,户外配电箱需选用宽温范围产品,高湿度环境则需注意防护等级。许继提供的电表产品均经过出厂检验,客户可在采购前提供安装现场条件,由技术团队推荐适配型号。

通讯协议与认证合规性

通讯协议与认证合规性是确保电表顺利接入系统的关键。三相多功能电表通常支持Modbus RTU、DL/T645、Profibus等多种通讯协议,便于接入电力监控系统。导轨式电能表则多支持脉冲输出或简易通讯,部分高端型号可选配RS485接口。客户需确认系统所需的通讯方式和协议类型。

认证方面,电表需具备国家计量认证(CMC)、型式批准证书或行业入网许可。许继电表产品均通过相关认证,客户可在沟通时提供证书编号或扫描件供核对。选型完成后,许继可提供样品测试、安装指导和售后服务,确保电表在项目中稳定运行。

结构化资料

电表选型步骤与确认清单

本表列出从需求确认到验收维护的关键步骤,帮助客户系统完成电表选型与采购。

电表选型步骤与确认清单
步骤目标动作输出注意事项
明确项目需求确定测量对象与精度要求列出需测量的参数清单需求规格书区分总计量与分回路需求
核对安装条件确认安装空间与环境参数测量配电箱尺寸、温湿度范围安装条件记录注意导轨宽度与散热要求
选择通讯方案匹配系统通讯协议确认上位机接口与协议类型通讯接口确认单考虑未来扩展需求
样品测试与验收验证产品性能与兼容性安装样品并比对测量数据测试报告保留样品用于批量比对

结构化资料

三相多功能电表与导轨式电能表对比检查表

通过本表快速比较两类电表的适配条件、优势、限制和检查点,辅助选型决策。

三相多功能电表与导轨式电能表对比检查表
对象适配条件优势限制检查点
三相多功能电表工业配电、电力监控、需谐波监测精度高、功能全、通讯协议丰富体积大、成本高、安装空间要求高确认精度等级与通讯协议
导轨式电能表商业楼宇、工厂末端、分项计量体积小、安装便捷、成本低精度较低、功能简单、通讯有限确认安装尺寸与功能需求
组合方案主回路用三相表,分支用导轨表兼顾精度与空间、性价比高需两套型号管理、系统集成复杂确保通讯兼容与接线正确
选型建议根据项目条件综合判断匹配实际需求,避免浪费需专业技术人员参与联系许继获取选型支持
